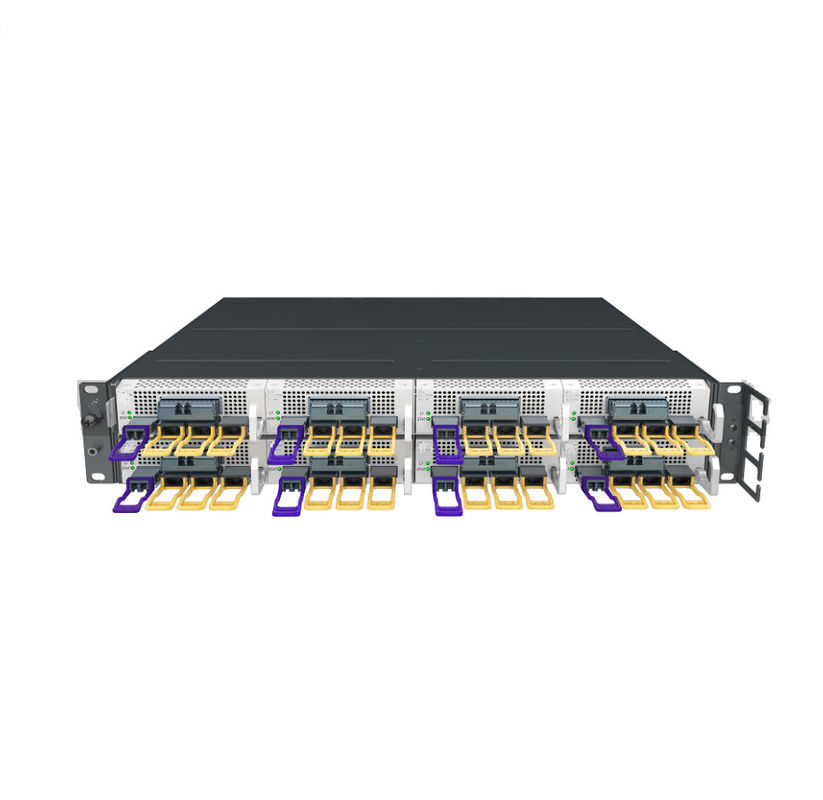

2U Data Center Interconnection Network Transport Platform Interfaccia CFP2 QSFP28

Descrizione di prodotto

2U Data Center Interconnect Transport Platform supporto alle porte 400G CFP2 Coherent e QSFP28

L'interconnessione dei data center e le apparecchiature di rete centrale della metropolitana T500 sono una nuova generazione di apparecchiature di trasmissione ottica leader nel settore, modulari, completamente disaccoppiate e ad alta capacità.Fornisce una capacità di rete flessibile, varietà di interfacce client, fornitori di alimentazione selezionabili e telaio singolo per moduli di servizio ottico ed elettrico che lo rendono adatto all'interconnessione di grandiCentri dati di medie o piccole dimensioni, metropolitana e di ampie aree di rete di vettori, nonché le interconnessioni o il backup delle imprese e dei centri informatici.L'apparecchiatura può formare una rete di trasmissione e di relè di divisione delle lunghezze d'onda punto a punto, una rete di relè ottico attivo e passivo multipunto, una rete FOADM o ROADM a divisione di lunghezza d'onda ad anello, o una rete FOADM o ROADM a divisione di lunghezza d'onda a maglia completa.L'apparecchiatura fornisce interfacce di servizio client ricche (400GE), 100GE, OTU4, 10GE, OTU2, SDH, 10G Wan e ecc.) e capacità di protezione OMS/OTS/OCH. La capacità massima di trasmissione di un singolo telaio è di 3,2 Tb/s.

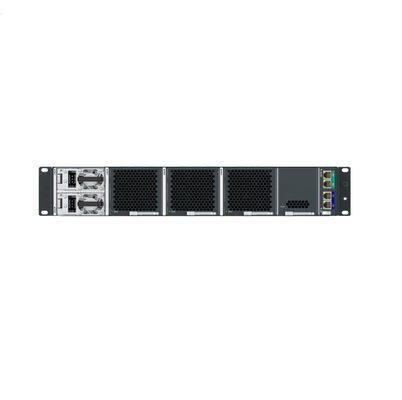

T500 Introduzione del telaio

altezza 2 RU; montaggio su scaffalatura da 19 e 21 pollici con profondità uguale o superiore a 600 mm
3 tipi di alimentazione: 110V/220V CA, 240V HDC e -48V CC
Opzioni di potenza di uscita di 800 watt e 1300 watt
Fornitore di alimentazione a presa a caldo e protezione 1+1
Densità elevata con schede di servizio di 8 1/4 slot o 4 1/2 slot
Chassis singolo per il servizio ottico e OTN
3.2T di capacità in telaio singolo
Riduzione del controller, doppie interfacce di gestione con OSPF, L3 isolato
Metodo di dissipazione del calore da parte anteriore e posteriore con 3 ventilatori di raffreddamento da vento, 2+1 protezione da ventilatore
Interfaccia di gestione standard aperta, Netconf, YANG/Openconfig
Gestione delle apparecchiature migliorata, monitoraggio dello stato di funzionamento, rapporto di allarme, monitoraggio e registrazione delle prestazioni ottiche e di servizio in tempo reale/15min/24 ore, registrazione, gestione degli utenti e telemetria
Temperatura di funzionamento ambientale: a breve termine -5°C+45°C/23°F113°F, a lungo termine 0°C+40°C/32°F104°F
Temperatura di conservazione: -40°C+85°C/-40°F
Umidità relativa: a breve termine 5%-90%, a lungo termine 5%-85%

T500 Introduzione delle slitte ottiche

Le slitte ottiche includono varie specifiche di amplificatori di punti terminali ottici modulari, amplificatori di linee ottiche, schede WSS, schede TFF, schede di sincronizzazione orario PTM Est/Ovest, schede di protezione ottica,OTDR, OCM, ecc. Può formare una topologia di rete ottica di divisione di lunghezza d'onda punto-punto, un relè multipunto, una rete di divisione di lunghezza d'onda anulare e una rete ottica di divisione di lunghezza d'onda a maglia completa per esigenze diverse.Supporta le modalità di protezione di OCH, OMS e OTS, e possono soddisfare diversi requisiti di rete

Sled di amplificatore ottico terminale

Dimensioni della scheda a 1/2 slot; BA, PA, OSC integrati e VOA bidirezionale
Per il guadagno EDFA, BA supporta 8-18dB e 15 ~ 25dB, PA supporta 15 ~ 25dB e 22 ~ 35dB e la potenza satura supporta 21dBm e 23dBm
Supporto di interfaccia speciale di connessione OTDR e OCM esterna
Modulo OCM integrato opzionale; modulo OTDR integrato opzionale

Sled per amplificatori di linea ottica

Dimensioni della scheda a 1/2 slot; doppia LA, OSC e VOA bidirezionale integrate
Per il guadagno EDFA, LA supporta 15 ~ 25dB e 22 ~ 35dB e la potenza satura supporta 21dBm e 23dBm
Supporto dell'interfaccia esterna OTDR e OCM per il monitor
Modulo OCM integrato opzionale; modulo OTDR integrato opzionale

Switch selettivo a doppia lunghezza d'onda (WSS) a 9 gradi con amplificatore ottico integrato

Dimensioni della scheda a 1/2 slot; integrazione di doppi WSS (Wavelength Selective Switch), BA, PA, OSC e pre-VOA
Per il modulo EDFA, il guadagno BA è di 15 ~ 25 dB, il guadagno di supporto PA di 15 ~ 25 dB e 22 ~ 35 dB e il supporto di potenza satura di 21 dBm e 23 dBm
Supporto dell'interfaccia esterna OTDR e OCM per il monitor
Modulo OCM integrato opzionale; modulo OTDR integrato opzionale

Carta TFF

Dimensioni della scheda a 1/4 slot; una sola scheda FOADM (TFF), due direzioni ((est e ovest)
4 onde si aggiungono e si abbassano
Costruito in VOA espresso per rendere la potenza della luce dell'onda superiore uguale a quella dell'interfaccia espressa

Carta di protezione ottica

Dimensioni della scheda a 1/4 slot; protezione 1 + 1
Carte monocanali e bicanali
Sostituzione della differenza di potenza e della potenza assoluta
Sostenere la conversione a ritorno e non a ritorno
Tempo di recupero in attesa di supporto
Supporto di potenza spenta, accesa, spina a caldo e senza lucchetto della luce
Soglia di isteresia di supporto

Carta PTM

dimensioni della tavola a 1/4 slot; due varianti di direzione est e ovest
Supporta il relè dell'orologio 1588, passthrough e add/drop

Carta OTDR

Dimensioni della scheda a 1/4 slot; configurazione flessibile di 8 interfacce esterne
lunghezza d'onda di lavoro 1501 nm
La distanza di rilevamento è superiore a 80 km e la precisione di rilevamento è inferiore a 20 m.

Carta OCM

Dimensioni della scheda a 1/4 slot; configurazione flessibile di 8 interfacce esterne
Intervallo di canale configurabile a 50 Hz, 100 Hz

Introduzione delle slitte T500 e MuxPonder

Le slitte transponder e MuxPonder comprendono schede di servizio multi-modello, ad alta densità e di grande capacità,che supportano vari tipi di servizi clienti e possono soddisfare i requisiti di applicazioni diverseSupporta l'interfaccia uplink 400G/200G e ha ricche funzioni di gestione della manutenzione, monitoraggio delle prestazioni, rapporto di allarme e telemetria,che è conveniente per l'attrezzatura quotidiana e la manutenzione e la gestione.

Transponder 400G/200G

Dimensioni da 1/4 di tavola
Interfaccia del client
Supporto 4xQSFP28, 400GE/100GE/OTU4/FlexE/FlexO
1x400GE che supporta QSFP-DD
Sostenere l'inserimento e il passaggio di guasti locali, il passaggio di guasti remoti e altri segnali di manutenzione
Supporto LLDP; supporto Ethernet RMON e telemetria delle prestazioni Ethernet, potenza del modulo ottico del ricevitore, corrente di bias, ecc.
Supporto alla misurazione del ritardo, alla prova di loopback, ecc. Supporto all'arresto automatico del laser
Interfaccia di linea
1xCFP2 DCO, codifica 16QAM, supportando tassi 400G e 200G
Frequenza 191,3 ~ 196,1 thz, supporto a intervalli 75G/100G
Monitoraggio delle prestazioni di supporto e telemetria della potenza del ricevitore, pre-FEC, corrente di bias del laser e temperatura di funzionamento del laser
Supporto di misurazione del ritardo, prova di loopback, ecc. La commutazione di protezione è inferiore a 50 ms

200G MuxPonder

Dimensioni della scheda a 1/2 slot
Interfaccia del client
Supporta due varianti: 20xSFPP e 1xQSFP28+10xSFPP
Supporto per 100GE/100GE FlexE/OTU4/10GE /OTU2/STM-64/10GE WAN e ecc.
Sostenere l'inserimento e il passaggio di guasti locali, il passaggio di guasti remoti e altri segnali di manutenzione
Supporto LLDP; supporto Ethernet RMON e telemetria delle prestazioni Ethernet, potenza del modulo ottico del ricevitore, corrente di bias, ecc.
Supporto alla misurazione del ritardo, alla prova di loopback, ecc. Supporto all'arresto automatico del laser
Interfaccia di linea
codifica 1xCFP2 DCO, 16QAM e QPSK, supportando 200G
Frequenza 191,3 ~ 196,1 thz, supporto 75G e 100G
Monitoraggio delle prestazioni di supporto e telemetria della potenza del ricevitore, pre FEC, corrente laser bias e temperatura di funzionamento del laser
Supporto di misurazione del ritardo, prova di loopback, ecc. La commutazione di protezione è inferiore a 50 ms
