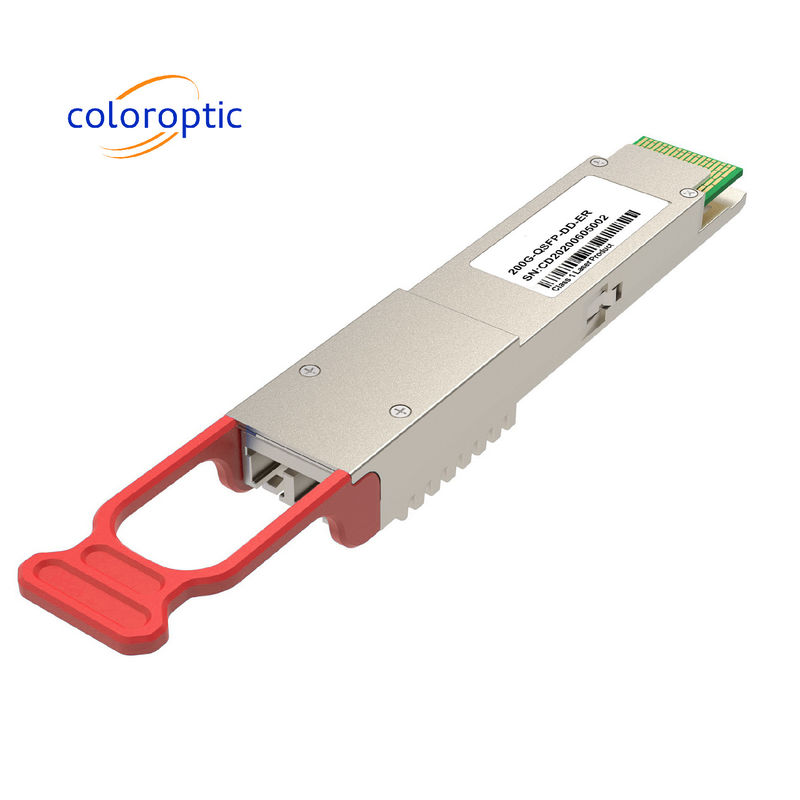

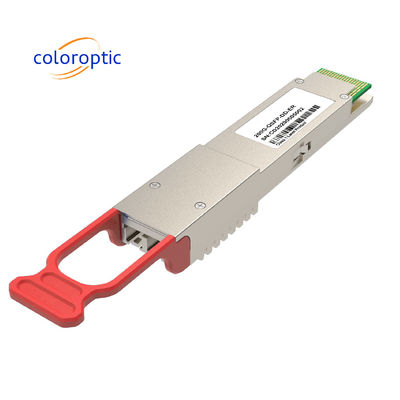

Modulo trasmettitore ottico 200G QSFP-DD ER4 con Ethernet DDM Sfp in tempo reale completo
Dettagli:
| Luogo di origine: | Cina |
| Marca: | coloroptic |
| Certificazione: | UL, TUV, CE, RoHS, REACH, CMRT |
| Numero di modello: | C-QD2H13EC |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 2 |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Piastre con cartone |
| Tempi di consegna: | 7 ~ 15 giorni |
| Termini di pagamento: | TT, LC, Western Union |
| Capacità di alimentazione: | 1000 pezzi/mese |
|
Informazioni dettagliate |
|||
| Tasso di dati: | 200 g | Lunghezza d'onda: | 4LWDM |
|---|---|---|---|
| Distanza: | 40 chilometri | Collegamento: | Duplex LC |
| Fattore di forma: | QSFP-DD | temperatura: | 0~70°C |
| DDM: | - Sì. | Protocolli: | MSA |
| Garanzia: | 3 anni | Etichetta: | Può essere personalizzato |
| Protocolli:: | IEEE802.3bs 200GBASE-ER4 | Applicazione: | 200G Ethernet |
| Evidenziare: | Modulo trasmettitore ottico 200G,Modulo di trasmettitore ottico QSFP-DD |
||
Descrizione di prodotto
200G QSFP-DD ER4 40km con trasmettitore ottico FEC con Ethernet DDM Sfp in tempo reale completo
Questo prodotto è un modulo trasmettitore 200Gb/s progettato per applicazioni di comunicazione ottica a 40 km. La progettazione è conforme allo standard IEEE802.3bs 200GBASE-LR4.Il modulo converte 8 canali di ingresso (ch) di dati elettrici da 25 Gb/s in 4 canali di segnali ottici LWDM, e li multipleggia in un singolo canale per la trasmissione ottica 200Gb/s (PAM4).il modulo de-multiplice otticamente un ingresso 200Gb/s ((PAM4) in 4 canali di segnali LWDMLe lunghezze d'onda centrali dei 4 canali LWDM.Contiene un connettore LC duplex per l'interfaccia ottica e un connettore a 76 pin per l'interfaccia elettricaPer ridurre al minimo la dispersione ottica nel sistema a lungo raggio, in questo modulo deve essere applicata la fibra monomodo (SMF).Il prodotto è progettato con fattore di forma, connessione ottica/elettrica e interfaccia di diagnostica digitale secondo il QSFP-DD Multi-Source Agreement (MSA).È stato progettato per rispondere alle condizioni di funzionamento esterne più dure, compresa la temperatura., l'umidità e le interferenze EMI.
Caratteristiche chiave
• 4 corsie LWDM MUX/DEMUX
• Trasmissione fino a 40 km in modalità singola
fibra (SMF) con PFEC incorporato
• Temperatura della cassa di funzionamento: da 0 a 70 °C°C
• Consumo massimo di energia 12W

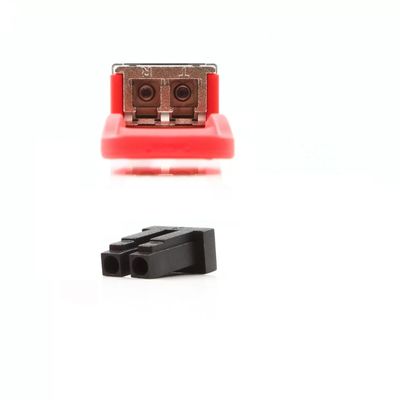

• connettore LC duplex
• conformità RoHS
Applicazione
·200G Ethernet
·Rete aziendali
Dettagli del prodotto
| Parametro | Il simbolo | Min. | Tipico | Max. | Unità | - No, no. |
| Temperatura della cassa di funzionamento | TOP | 0 | 70 | degC | ||
| Distanza di collegamento | D | 0.002 | 30 | km | FEC richiesto sul sistema host per supportare la distanza massima | |
| Distanza di collegamento | D | 0.002 | 40 | km | E' necessario un PFEC integrato per supportare una distanza fino a 40 km. | |
| Consumo di energia | 12 | W | ||||
| Lunghezza d'onda centrale | L0 | 1294.53 | 1295.56 | 1296.59 | nm | |
| L1 | 1299.02 | 1300.05 | 1301.09 | nm | ||
| L2 | 1303.54 | 1304.58 | 1305.63 | nm | ||
| L3 | 1308.09 | 1309.14 | 1310.19 | nm | ||
| Potenza media di lancio, per ogni corsia | PAVG | - Zero.1 | 5.6 | dBm | ||
| OMA, ogni corsia. | POMA | 3.4 | 6.4 | dBm | ||
| Sensibilità, ogni corsia | SEN1 | Max.1, SECQ-12.5) | dBm | Per 30 km | ||
| Sensibilità, ogni corsia | SEN2 | Max.1, SECQ-15.5) | dBm | Per 40 km | ||
Innovazioni
L'ambiente di produzione è rigorosamente conforme ai più avanzati standard tecnologici, garantendo ai nostri prodotti un'affidabilità a lungo termine.
Qualità e garanzia
Le nostre attrezzature di prova all'avanguardia verificano che ciascuno dei nostri prodotti soddisfi i nostri elevati standard di qualità.
Personalizzazione
Grazie agli specialisti del nostro dipartimento di ingegneria, abbiamo il pieno controllo sia sull'hardware che sul software di tutti i nostri trasmettitori.Chiedeteci e vi forniremo!
Compatibilità multifunzione
ColorOptic offre una soluzione davvero conveniente per tutte le principali piattaforme, incluso il firmware originale del fornitore.
Supporto tecnico
Abbiamo già inviato un ingegnere per aggiustarlo.
