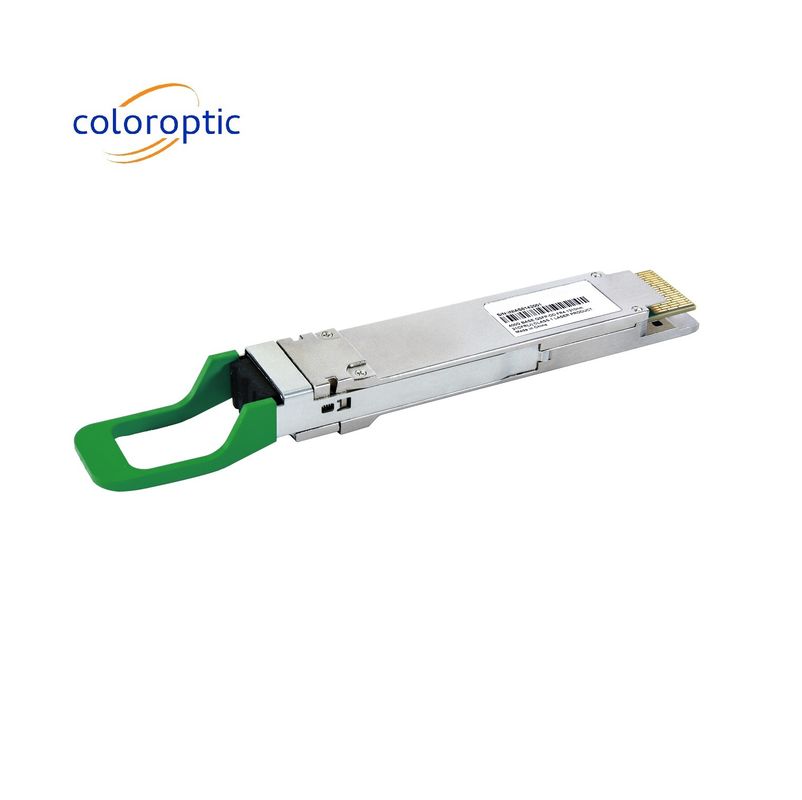

Modulo 400G QSFP DD MSA Duplex LC per la trasmissione Ethernet SMF 400G a 2 km
Dettagli:
| Luogo di origine: | Cina |
| Marca: | coloroptic |
| Certificazione: | UL, TUV, CE, RoHS, REACH, CMRT |
| Numero di modello: | C-QD4H13FC |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 2 |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Piastre con cartone |
| Tempi di consegna: | 7 ~ 15 giorni |
| Termini di pagamento: | TT, LC, Western Union |
| Capacità di alimentazione: | 1000 pezzi/mese |
|
Informazioni dettagliate |
|||
| Tasso di dati: | 400G | Lunghezza d'onda: | 4 corsie CWDM MUX/DEMUX |
|---|---|---|---|
| Distanza: | 2KM | Collegamento: | Duplex LC |
| Fattore di forma: | QSFP-DD | temperatura: | 0~70°C |
| DDM: | - Sì. | Garanzia: | 3 anni |
| Etichetta: | Può essere personalizzato | Protocolli:: | 100G Lambda MSA 400G-FR4 |
| Applicazione: | Interconnessione di Data Center | Tipo di supporto: | Singolo modo |
| Evidenziare: | QSFP DD Modulo MSA,QSFP DD Modulo Duplex LC,DD di 400G QSFP |
||
Descrizione di prodotto
Modulo MSA 400G QSFP-DD per la trasmissione Ethernet SMF 400G FR4 2km
Questo prodotto è un modulo ottico a doppia densità (QSFP-DD) a fattore di forma piccolo quadrato di 400Gb/s progettato per applicazioni di comunicazione ottica a 2 km.Il modulo converte 8 canali di dati di ingresso elettrico 50Gb/s (PAM4) in 4 canali di segnali ottici CWDM, e le multipleggia in un singolo canale per la trasmissione ottica a 400 Gb/s.il modulo de-multiplice otticamente un ingresso ottico da 400 Gb/s in 4 canali di segnali ottici CWDM, e li converte in 8 canali di dati di uscita elettrica 50Gb/s (PAM4).
Le lunghezze d'onda centrali dei 4 canali CWDM sono 1271, 1291, 1311 e 1331 nm come membri della griglia di lunghezze d'onda CWDM definita nell'ITU-T G.694.2Contiene un connettore LC duplex per l'interfaccia ottica e un connettore a 76 pin per l'interfaccia elettrica.in questo modulo deve essere applicata la fibra monomodo (SMF);. L'host FEC è necessario per supportare fino a 2 km di trasmissione in fibra.
Il prodotto è progettato con fattore di forma, connessione ottica/elettrica e interfaccia diagnostica digitale in conformità al QSFP-DD Multi-Source Agreement (MSA) Tipo 2.È stato progettato per rispondere alle condizioni di funzionamento esterne più dure, compresa la temperatura., umidità e interferenze EMI
Caratteristiche chiave
- QSFP-DD conforme alla MSA
- 4 corsie CWDM MUX/DEMUX
- 100G Lambda conforme alla specifica MSA 400G-FR4
- Trasmissione fino a 2 km su fibra monomodo (SMF) con FEC
- Temperatura della cabina di funzionamento: da 0 a 70°C
- Interfaccia elettrica 8x53.125Gb/s ((400GAUI-8)
- Data Rate 106.25 Gbps (PAM4) per canale.
- Consumo di potenza massimo 12W

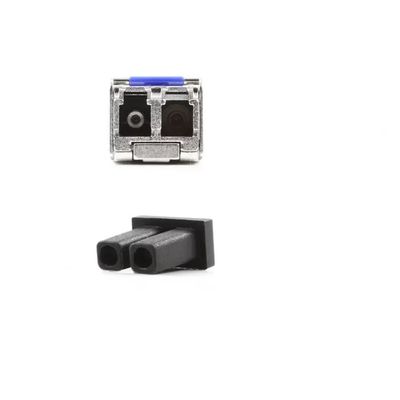

- connettore LC duplex
Applicazione
- Interconnessione del Data Center
- 400G Ethernet
- Interconnessioni a banda inalámbrica
- Rete aziendale
Dettagli del prodotto
| Parametro | Il simbolo | Min. | Tipico | Max. | Unità | - No, no. |
| Temperatura della cassa di funzionamento | TOP | 0 | 70 | degC | ||
| Distanza di collegamento | D | 0.002 | 2 | km | ||
| Consumo di energia | 12 | W | ||||
| Lunghezza d'onda centrale | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.7 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| Potenza media di lancio, per ogni corsia | PAVG | - Tre. Tre.3 | 3.5 | dBm | ||
| OMA, ogni corsia. | POMA | - Zero.3 | 3.7 | dBm | ||
| Potenza di ricezione media per ogni corsia. | - Sette.3 | 3.5 | dBm | |||
| Ricevi energia, ogni corsia. | 3.7 | |||||
| Sensibilità del ricevitore (OMA) | SEN | - Max.6,SECQ-6.0) | dBm |
