CWDM4 QSFP28 trasmettitore ottico 2 km per interconnessioni in QDR e DDR in banda inalámbrica
Dettagli:
| Luogo di origine: | Cina |
| Marca: | coloroptic |
| Certificazione: | UL, TUV, CE, RoHS, REACH, CMRT |
| Numero di modello: | C-Q81HC42C |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 2 |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Piastre con cartone |
| Tempi di consegna: | 7 ~ 15 giorni |
| Termini di pagamento: | TT, LC, Western Union |
| Capacità di alimentazione: | 5000 pezzi/mese |
|
Informazioni dettagliate |
|||
| Tasso di dati: | 100 g | Lunghezza d'onda: | CWDM4 |
|---|---|---|---|
| Distanza: | 2KM | Collegamento: | Duplex LC |
| Fattore di forma: | QSFP28 | temperatura: | 0~70°C |
| DDM: | - Sì. | Protocolli: | MSA |
| Garanzia: | 3 anni | Etichetta: | Può essere personalizzato |
| Dissipazione del potere: | <3> | Applicazione: | collegamenti Ethernet 100GBASE |
| Evidenziare: | Trasmettitore ottico QSFP28 2 km,Trasmettitore ottico QSFP28 a banda larga,Trasmettitore QSFP28 CWDM4 |
||
Descrizione di prodotto

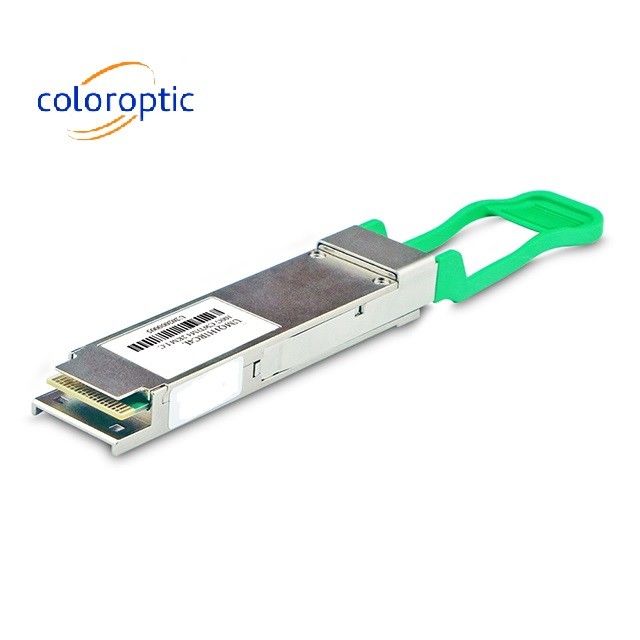

100Gb/s QSFP28 CWDM4 2km Trasmettitore ottico Infiniband interconnessioni QDR e DDR
Il 100G QSFP28 CWDM4 è progettato per funzionare su un sistema di fibra monomodo utilizzando un canale CWDM 4X25 in banda 1310 e collegamenti fino a 2 km.Il modulo converte 4 canali di ingresso di dati elettrici da 25 Gb/s in 4 segnali ottici CWDMAl contrario, sul lato del ricevitore, il modulo de-multiplice otticamente un input di 100Gb/s in 4 canali CWDM,e li converte in dati elettrici di uscita a 4 canali.
Le lunghezze d'onda centrali dei 4 canali CWDM sono 1271, 1291, 1311 e 1331 nm. Esso contiene un connettore LC duplex per l'interfaccia ottica e un connettore a 38 pin per l'interfaccia elettrica.In questo modulo è applicata la fibra mono-mode (SMF)Questo prodotto converte i dati di ingresso elettrico a 4 canali 25 Gb/s in segnali ottici CWDM (luce), mediante un laser a 4 lunghezze d'onda (DFB).Le 4 lunghezze d'onda sono multiplexate in un singolo dato da 100 Gb/sIl modulo ricevitore accetta l'input di segnali ottici da 100 Gb/s e lo de-multiplice in 4 canali CWDM da 25 Gb/s.Ogni lunghezza d'onda di luce viene raccolta da un diodo fotografico discreto, e quindi uscita come dati elettrici dopo amplificato da un TIA.
Il prodotto è progettato con fattore di forma, connessione ottica/elettrica e interfaccia diagnostica digitale in conformità all'accordo multi-fonte (MSA) QSFP28 e conforme alla norma IEEE 802.3ba.
Caratteristiche chiave
- QSFP28 MSA conforme
- 4 corsie CWDM MUX/DEMUX
- Supporta una velocità di bit aggregata di 103,1 Gb/s
- 100G CWDM4 MSA Specifica tecnica Rev1.1
- Trasmissione fino a 2 km su fibra monomodo (SMF) con FEC
- Temperatura della cabina di funzionamento: da 0 a 70°C
- Interfaccia elettrica 4x25G (OIF CEI-28G-VSR)
- Consumo energetico massimo 3,5 W

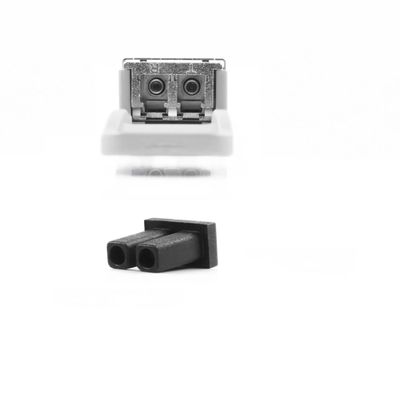

- connettore duplex LC
- RoHS conforme
Applicazione
- Interconnessione del Data Center
- 100G Ethernet
- Interconnessioni QDR e DDR a banda infini
- Rete aziendali
Dettaglio del prodotto
È serializzato in modo univoco e il traffico di dati e le applicazioni sono testate per garantire che si integrino nella rete senza soluzione di continuità.Il supporto per il monitoraggio ottico digitale (DOM) è anche presente per consentire l'accesso ai parametri operativi in tempo realeSosteniamo la qualità dei nostri prodotti e siamo orgogliosi di offrire una garanzia limitata a vita.
| Parametro | Il simbolo | Min. | Tipico | Max. | Unità | - No, no. |
| Temperatura della cassa di funzionamento | TOP | 0 | 70 | degC | ||
| Distanza di collegamento con OM3 | D | 0.002 | 2 | km | ||
| Consumo di energia | 3.5 | W | ||||
| Lunghezza d'onda centrale | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| Potenza media di lancio, per ogni corsia | PAVG | - Sei.5 | 2.5 | dBm | ||
| OMA, ogni corsia. | POMA | - 4 | 2.5 | dBm | ||
| Potenza di ricezione media per ogni corsia. | - Undici.5 | 2.5 | dBm | |||
| Ricevi energia, ogni corsia. | 2.5 | dBm | ||||
| Sensibilità del ricevitore (OMA) | SEN | - 10 | dBm |
Dimensioni di contorno:
Innovazioni
L'ambiente di produzione è rigorosamente conforme ai più avanzati standard tecnologici, garantendo ai nostri prodotti un'affidabilità a lungo termine.
Qualità e garanzia
Le nostre attrezzature di prova all'avanguardia verificano che ciascuno dei nostri prodotti soddisfi i nostri elevati standard di qualità.
Personalizzazione
Grazie agli specialisti del nostro dipartimento di ingegneria, abbiamo il pieno controllo sia sull'hardware che sul software di tutti i nostri trasmettitori.Chiedeteci e vi forniremo!
Compatibilità multifunzione
ColorOptic offre una soluzione davvero conveniente per tutte le principali piattaforme, incluso il firmware originale del fornitore.
