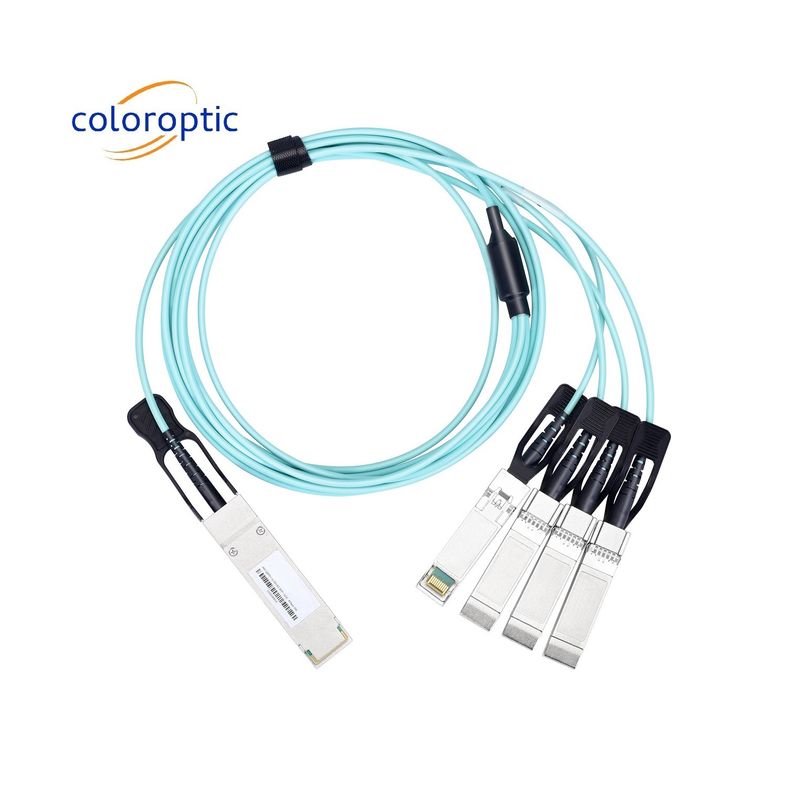

Cable AOC DAC attivo da 40G QSFP+ a 4 SFP+ 10G Cable di rottura ottica 24AWG
Dettagli:
| Luogo di origine: | Cina |
| Marca: | Coloroptic |
| Certificazione: | CE, UL, FDA, RoHs, FC, TUV |
| Numero di modello: | C-ACQ40-4S10-x |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 10 |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Cartucce |
| Tempi di consegna: | 10 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 5000 al mese |
|
Informazioni dettagliate |
|||
| Tipo di cavo: | AOC | Tasso di dati: | 40G a 4*10G |
|---|---|---|---|
| Distanze: | 1~50m | AWG: | 24AWG |
| Giubbotto: | PVC | Garanzia: | 3 anni |
| Evidenziare: | Cavo DAC AOC attivo,Cavo DAC ottico AOC,Cavo di rottura ottica AOC |
||
Descrizione di prodotto
AOC Cable attivo da 40G QSFP+ a 4 SFP+ 10G beak out Low Power Consumption Infiniband QDR/DDR/SDR
Descrizione generale
Il Color Optic CO-ACQ40-4S10-x è una soluzione di interruzione di 4 canali, collegati, paralleli, in fibra ottica QSFP+ Active Optical Cable (AOC) a 4× SFP+ Active Optical Cable.Questo cavo Breakout è destinato alle applicazioni da 40G a 4×10G.
Questo AOC è un cavo ad alte prestazioni per applicazioni di comunicazione dati e di interconnessione a corto raggio su più corsie, che integra quattro corsie di dati in ogni direzione con una larghezza di banda complessiva di 40 Gbps.Ogni corsia può funzionare a 10.3125 Gbps. Questi cavi supportano anche applicazioni QDR 4 x 10G e sono retrocompatibili con le applicazioni DDR 4 × 5G IB e 4 × 2.5G IB single IB SDR.
Questo prodotto è basato sul prodotto QSFP+ a colori ottico e sul prodotto QSFP+ a cavo ottico attivo e sul prodotto SFP+ a cavo ottico attivo.
Questo AOC incorpora il circuito integrato collaudato di Color Optic e la tecnologia VCSEL per fornire una lunga vita affidabile, elevate prestazioni e un servizio costante.
Caratteristiche chiave
QSFP+ AOC end:
- Conforme alle specifiche 40GBASE-SR4 e XLPPI per IEEE 802.3ba-2010 e supportano applicazioni 40G-IB-QDR / 20G-IB-DDR / 10G-IB-SDR
- Conforme alla specifica della norma industriale SFF-8436 QSFP+
- Livello di potenza 1: potenza massima < 1,5 W
- Operare a 10,3125 Gbps per canale con dati codificati 64b/66b per applicazioni 40GbE e a 10 Gbps con dati codificati compatibili 8b/10b per applicazioni 40G-IB-QDR
ciascuna estremità 4×SFP+:
- Conformi alle specifiche elettriche di cui alle specifiche SFF-8431 per i moduli con fattore di forma ridotto.
- Specifiche meccaniche per il comitato SFF SFF-8432 Improved Pluggable Form Factor
- Dissipazione di potenza massima 0,35 W per estremità
Assemblaggio del cavo ottico attivo:
- Tecnologia a 850 nm di alta affidabilità comprovata: trasmettitore VCSEL e ricevitore PIN
- Intervallo di temperatura della cabina di funzionamento commerciale: da -5oC a 70oC
- Conformità RoHS-6
- Infissibili a caldo per una facile manutenzione e installazione
- Interfaccia seriale a due fili
- Utilizza la fibra ottica per la gestione di cavi di alta densità e sottili e leggeriDati codificati 64b/66b per applicazioni 40GbE e a 10
Applicazione
- Applicazioni di breakout 40GbE e 10GbE per switch e router Datacom
- Applicazioni di densità da 40G a 4×10G per applicazioni Datacom e protocolli proprietari
- Datacenter
Dettagli del prodotto
| Classificazione massima assoluta | ||||
| Parametro | Il simbolo | Min. | Max. | Unità |
| Temperatura ambiente di stoccaggio | TSTG | - Quaranta. | 85 | °C |
| Temperatura della cassa di funzionamento | Tc | - 5 | 70 | °C |
| Umidità di funzionamento | HO | 5 | 85 | % |
| Tensione dell'alimentazione | Vcc | - Zero.3 | +3.6 | V. |
| Voltaggio di ingresso | Vino | - Zero.3 | Vcc+0.3 | V. |
| Condizioni di esercizio raccomandate | |||||
| Parametro | Il simbolo | Min. | Tipico | Max. | Unità |
| Tensione dell'alimentazione | Vcc | 3.135 | 3.3 | 3.465 | V. |
| Data Rate, ogni corsia | 10.3125 | 11.3 | Gbit/s | ||
| Tolleranza alla velocità dei dati | ∆DR | - 100 | +100 | ppm | |
| Distanza di collegamento con fibra OM3 | D | 0 | 100 | m | |
| Tensione di ingresso di controllo elevata | 2 | VCC+0.3 | V. | ||
| Tensione di ingresso di controllo bassa | - Zero.3 | 0.8 | V. | ||
| Frequenza di interfaccia seriale I2C | Fs | 400 mila. | Hz | ||
| Rumore dell'alimentazione | 50 | mVpp | |||
| Carico di uscita differenziale dei dati del ricevitore | 100 | mVpp | |||
