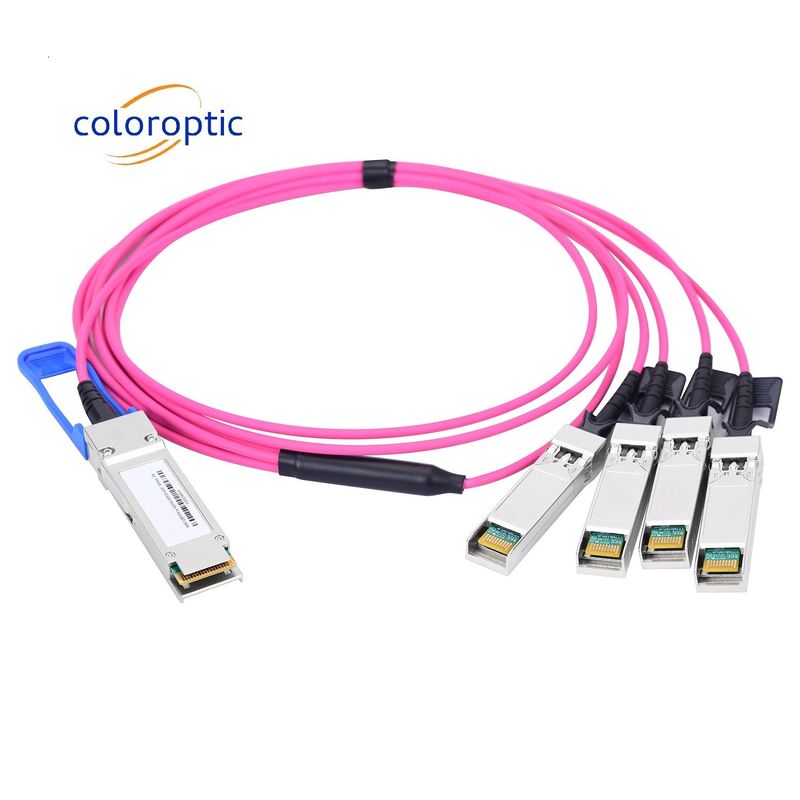

Breakout AOC cavo ottico attivo da 100G QSFP28 a 4 SFP28 25G basso consumo energetico
Dettagli:
| Luogo di origine: | Cina |
| Marca: | Coloroptic |
| Certificazione: | CE, UL, FDA, RoHs, FC, TUV |
| Numero di modello: | C-ACQ100-4S25-x |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 10 |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Cartucce |
| Tempi di consegna: | 10 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 5000 al mese |
|
Informazioni dettagliate |
|||
| Tipo di cavo: | AOC | Tasso di dati: | 100G a 4*25G |
|---|---|---|---|
| Distanze: | 1~50m | AWG: | 24AWG |
| Giubbotto: | PVC | Garanzia: | 3 anni |
| Evidenziare: | Cavo ottico attivo a rottura,Cavo ottico attivo di AOC |
||
Descrizione di prodotto
AOC Cable attivo 100G QSFP28 a 4 SFP28 25G beak out Low Power Consumption Applicazione Infiniband
Descrizione generale
Il Color Optic CO-ACQ100-4S25-xè un cavo ottico attivo QSFP28 a 4 canali (AOC) per applicazioni 100G Ethernet (100GbE).con una capacità massima di 25 Gbps per una larghezza di banda aggregata di 100 Gbps. I cavi AOC 100G QSFP28 possono essere utilizzati come sostituzione diretta dei tradizionali cavi QSFP28 DAC (cavi in rame adattabili direttamente) e dei ricevitori QSFP28 a corto raggio, fornendo un peso più leggero,maggiore integrità del segnaleL'estremità ottica non è mai esposta a un ambiente di data center e quindi non richiede pulizia o manipolazione speciale.Sono progettati per le alte velocità, elevata densità e basso consumo di energia per le applicazioni di rete dei data center di oggi.
Caratteristiche chiave
- Fattore di forma QSFP28 collegato a caldo
- 4 canali full duplex ad alta velocità
- Supporta una velocità di bit aggregata di 103,1 Gb/s
- 4x25Gbps 850nm laser VCSEL
- QSFP28 MSA conforme
- Temperatura dell'ambiente di funzionamento -5 ~ 70°C
- Basso dissipamento di potenza:< 3,5 W per estremità del cavo ((< 2,5 W con CDR spenti)
- Disponibili in lunghezze da 1 a 100 metri
- RoHS-6 conforme
Applicazione
- Applicazioni di interruzione 1000GbE e 25GbE per switch e router Datacom
- Applicazioni di densità da 100G a 4×25G per applicazioni Datacom e protocolli proprietari
- 100 collegamenti Ethernet Gigabit
- Interconnessione in banda
- Infrastrutture di cablaggio dei data center
- Connessioni ad alta densità tra apparecchiature di rete
Dettagli del prodotto
| Condizioni di esercizio raccomandate | |||||
| Parametro | Il simbolo | Min. | Tipico | Max. | Unità |
| Temperatura della cassa di funzionamento | Tc | 0 | + 70 | °C | |
| Tensione di alimentazione | Vcc | 3.14 | 3.3 | 3.46 | V. |
| Corrente di alimentazione | Icc | 300 | mA | ||
| Tasso di bit | BR | 25.78 | Ogni canale | ||
| Caratteristiche elettriche | ||||||
| Parametro | Il simbolo | Min. | Tipico | Max. | Unità | Altre note |
| Caratteristiche del trasmettitore | ||||||
| Tasso di segnalazione, per corsia | DRpl | 25.78125 | Gb/s | 1 | ||
| Lunghezza d'onda centrale | λ | 840 | 850 | 860 | nm | |
| Larghezza spettrale RMS | 0.6 | nm | ||||
| Potenza di lancio media per corsia | Pavg | - Otto.4 | 2.4 | dBm | ||
|
Amplitudine di modulazione ottica, ciascuna corsia (OMA) |
OMA | - Sei.4 | 3 | dBm | ||
| Rapporto di estinzione | Pronto soccorso | 2 | dB | |||
|
Potenza media di avvio di OFF Trasmettitore, per corsia |
RIN | - Trenta | dBm | |||
| Flusso circondato | FLX |
> 86% a 19 um < 30% a 4,5 um |
dBm | |||
| Tolleranza di perdita di ritorno ottico | 12 | dB | ||||
|
Maschera oculare con trasmettitore {X1, X2, X3, Y1, Y2, Y3} |
- Si', certo.3,0.38,0.45,0.35,0.41,0.5} | 2 | ||||
| Caratteristiche del ricevitore | ||||||
| Ricevere la tariffa per ogni corsia | DRpl | 25.78125 | Gb/s | 3 | ||
| Intervallo di lunghezza d'onda di quattro corsie | λ | 840 | 850 | 860 | nm | |
| Potenza ottica di ingresso di sovraccarico | Pmax | 3.4 | dBm | |||
|
Potenza di ricezione media per ciascuno La strada |
Pin | - Dieci.3 | 2.4 | dBm | 4 | |
| Sensibilità del ricevitore (OMA) per corsia | Psen | - Cinque.2 | dB | |||
| Riflessione del ricevitore | Rfl | - 12 | dB | |||
|
Maschera oculare ricevitoreDefinizione {X1, X2, X3, Y1, Y2, Y3} |
- Si', certo.28,0.5,0.5,0.33,0.33,0.4} | 5 | ||||
| Los De-Assert | Pd | -13 anni. | dBm | |||
| Los Assert | Papà! | - Trenta | dBm | |||
| Loss Hysteresis | Pd-Pa | 0.5 | dBm | |||
