100G QSFP28 ER4 SFP Modulo Ottico Trasmettitore Con 40km di Portata
Dettagli:
| Luogo di origine: | Cina |
| Marca: | coloroptic |
| Certificazione: | UL, TUV, CE, RoHS, REACH, CMRT |
| Numero di modello: | C-Q81H13E |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 2 |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Piastre con cartone |
| Tempi di consegna: | 7 ~ 15 giorni |
| Termini di pagamento: | TT, LC, Western Union |
| Capacità di alimentazione: | 5000 pezzi/mese |
|
Informazioni dettagliate |
|||
| Tasso di dati: | 100 g | Lunghezza d'onda: | 4LWDM |
|---|---|---|---|
| Distanza: | 40 km senza FEC | Collegamento: | Duplex LC |
| Fattore di forma: | QSFP28 | temperatura: | 0~70°C |
| DDM: | - Sì. | Protocolli: | MSA |
| Garanzia: | 3 anni | Etichetta: | Può essere personalizzato |
| Protocolli:: | a norma dell'IEEE 802.3ba 100GBASE-ER4 LITE | Applicazione: | 100GBASE-ER4 collegamenti Ethernet |
| Evidenziare: | Modulo ottico SFP di portata di 40 km,Modulo ottico ER4 SFP |
||
Descrizione di prodotto

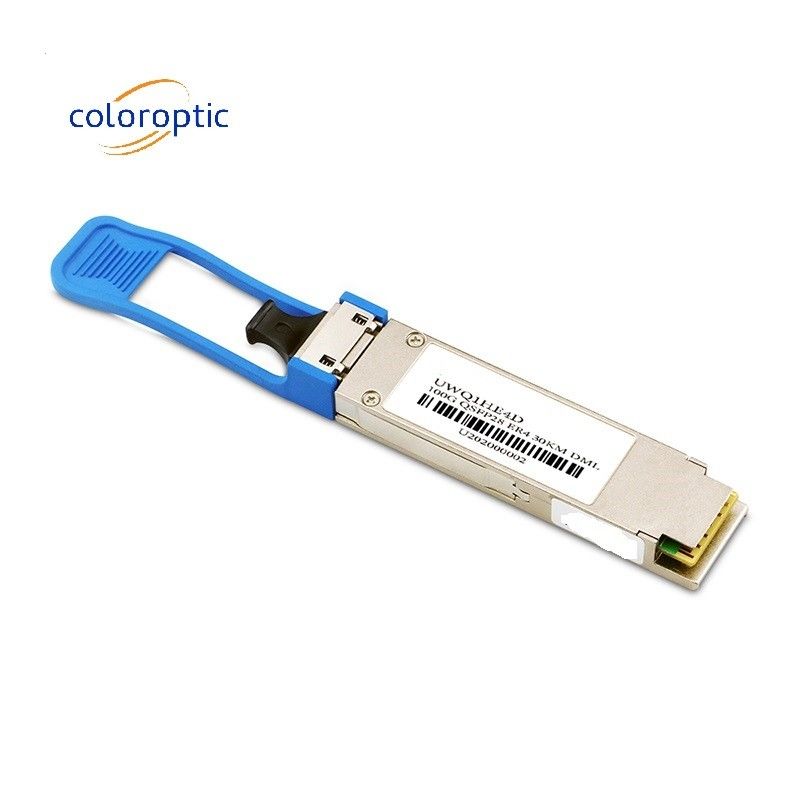

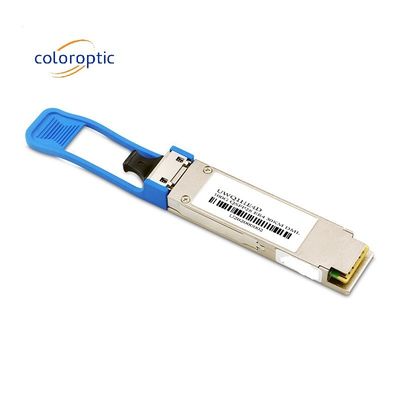

Modulo trasmettitore ottico 100G QSFP28 ER4 con portata di 40 km
100G QSFP28 ER4 transceiver ottico integra il percorso del ricevitore e del trasmettitore su un modulo.e passati a quattro driver laserI driver laser controllano 4-EML con lunghezza d'onda centrale di 1296 nm, 1300 nm, 1305 nm e 1309 nm. I segnali ottici sono multiplexati a una fibra monomodo attraverso un connettore LC standard del settore.Dalla parte di ricezione, le quattro corsie di flussi di dati ottici sono opticamente de-multiplizzate dal de-multiplizzatore ottico integrato.Questo modulo è dotato di un'interfaccia elettrica a presa a caldo, basso consumo energetico e interfaccia seriale a 2 fili.
Il prodotto è progettato con fattore di forma, connessione ottica/elettrica e interfaccia di diagnostica digitale in conformità all'accordo multi-fonte (MSA) QSFP28 e conforme alla norma IEEE 802.3ba
Caratteristiche chiave
-
Fattore di forma QSFP28 MSA con spina a caldo
-
Conforme alla norma IEEE802.3 ba-2010
-
Supporta una velocità di bit aggregata di 103,1 Gb/s
-
Raggiungibilità fino a 40 km per G.652 SMF W/O FEC
-
Fornitore di alimentazione singolo +3,3V
-
Temperatura della cassa di funzionamento: 0~70°C
-
Trasmettitore: raffreddato 4x25Gb/s LAN WDM EML TOSA (1295.561300.05, 1304.58,
1309.14 nm) -
Ricevitore: 4x25Gb/s PIN+SOA ROSA
-
Interfaccia elettrica 4x25G (OIF CEI-28G-VSR)
-
Consumo energetico massimo 5W
-

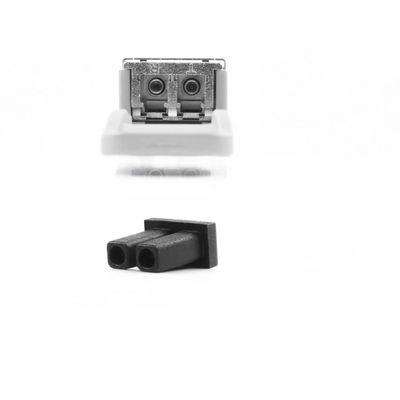

Contenitore LC duplex
Applicazione
·Interconnessioni QDR e DDR a banda infini
·100G Telecom da parte del cliente
Dettagli del prodotto
| Parametro | Il simbolo | Min. | Tipico | Max. | Unità | - No, no. |
| Temperatura della cassa di funzionamento | TOP | 0 | 70 | degC | ||
| Distanza di collegamento con G.652 (con FEC) | D | 40 | km | |||
| Consumo di energia | 5 | W | ||||
| Lunghezza d'onda centrale | L0 | 1294.53 | 1295.56 | 1296.59 | nm | |
| L1 | 1299.02 | 1300.05 | 1301.09 | nm | ||
| L2 | 1303.54 | 1304.58 | 1305.63 | nm | ||
| L3 | 1308.09 | 1309.14 | 1310.19 | nm | ||
| Potenza media di lancio, per ogni corsia | PAVG | - Due.9 | 2.9 | dBm | ||
| OMA, ogni corsia. | POMA | 0.1 | 4.5 | dBm | ||
| Potenza di ricezione media per ogni corsia. | - Venti.9 | - Tre. Tre.5 | dBm | |||
| Ricevi energia, ogni corsia. | - Tre. Tre.5 | |||||
| Sensibilità del ricevitore (OMA), ogni corsia | SEN | - 21 anni.5 | dBm | BER<1e-12 |
Dimensioni di contorno:
