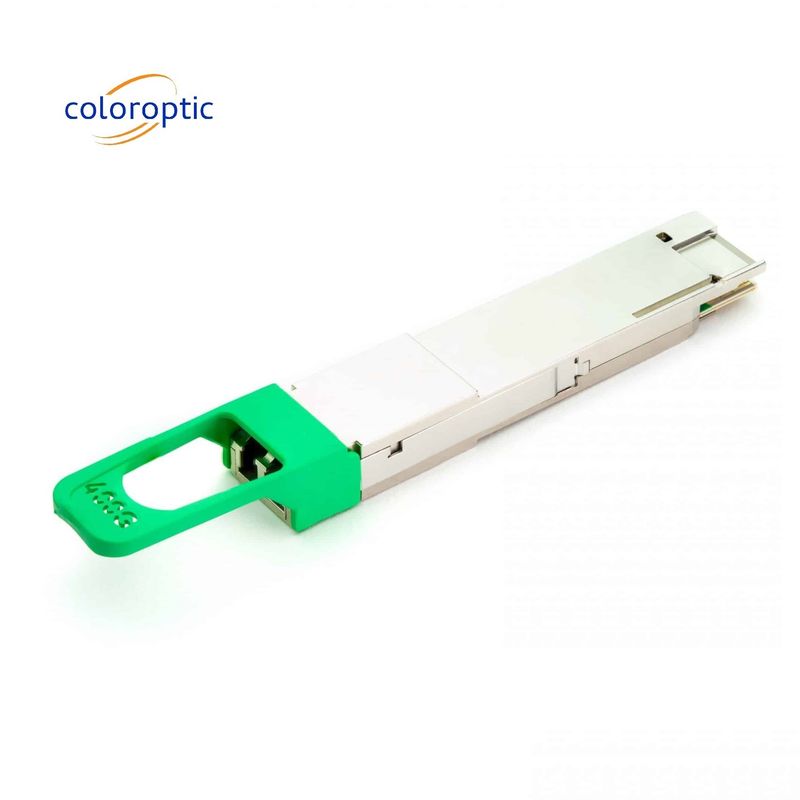

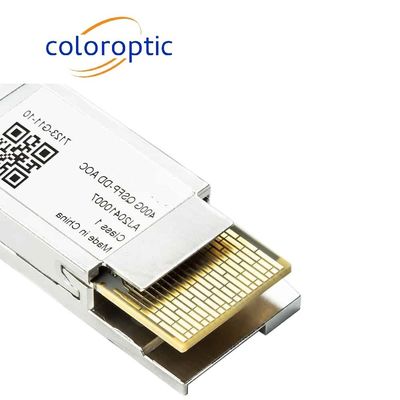

Innolight 400G QSFP-DD FR4 Modulo in singolo modo con doppio CDR 10W di consumo di energia
Dettagli:
| Place of Origin: | China |
| Marca: | Color Optic |
| Certificazione: | ROHS |
| Numero di modello: | CO-QDD85F4C |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 2 |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Confezioni per la vendita al minuto |
| Tempi di consegna: | 5-8 giorni |
| Termini di pagamento: | TT, LC, Western Union |
| Capacità di alimentazione: | 1000 pezzi/mese |
|
Informazioni dettagliate |
|||
| Intervallo di temperatura: | 0~75°C | Modulazione: | PAM4 |
|---|---|---|---|
| Fattore di forma: | QSFP-DD | Applicazione: | Rete Ethernet |
| Tasso di dati: | 400 g | Distanza: | 2KM |
| DDM: | - Sì, sì. | Tipo di fibra: | Modalità singola |
| Evidenziare: | Innolight 400G QSFP-DD FR4,Modulo FR4 400G QSFP-DD |
||
Descrizione di prodotto
Descrizione del prodotto:
Il CO-QDD85F4C è un transceiver a fattore di forma QSFP-DD per applicazioni Ethernet a 400 Gbps.per distanze ottiche fino a 2 km su un cavo a fibra di nastro SingleMode (SM).
L'interfaccia elettrica è costituita da otto segnali 53.125G (400GAUI-8) che vengono convertiti in otto canali/lane modulati PAM4 per trasportare il segnale Ethernet.Il ricevitore può anche essere impostato in modalità 4x100GAUI-2 per consentire configurazioni di rottura da 400G a 4x 100GLe funzioni di diagnostica digitale sono disponibili tramite un'interfaccia I2C, come specificato dal QSFP-DD MSA. L'interfaccia ottica del transceiver è un connettore MPO12.
Per garantire un funzionamento affidabile del sistema, l'host deve implementare la correzione degli errori in avanti (FEC). Il tipo FEC deve essere come definito in IEEE802.3bj, vale a dire Reed Solomon RS ((544,514).I parametri ottici forniscono un rapporto di errore di bit (BER) di 2.4 x 10-4.
Il ricevitore è fornito in due versioni, conformi alle specifiche CMIS4 per l'interfaccia di gestione comune.0.
Trasmettitore QSFP-DD universale
Utilizzare ColorOptic in combinazione con la casella di codifica per configurare a quasi tutti i fornitori
Per i collegamenti Ethernet 400GBASE-FR4
Ricupero integrato di dati in clock (CDR)
Segnale modulato PAM4
Tassi di dati supportati: 425 Gbit/s
Fino a 2 km tramite singlemode OS2
Collegamento LC-Duplex
| Fattore di forma | QSFP-DD |
|---|---|
| CONNECTOR / POLONESE | PC LC-Duplex |
| Interfaccia | Modalità singola |
| TIPO | FR4 |
| DISTANZA | 2 km |
| Intervallo di temperatura | 0°C - 70°C |
| Conteggio delle corsie | 4x (Tx/Rx) |
| Larghezza di banda | 425 Gbit/s |
| BANDWITH per corsia | 106.25 Gbit/s |
| Gestione diagnostica digitale (DDM) | Sì, calibrato internamente |
|---|---|
| Consumo di energia | 12 W |
| CDR | TX e RX |
| SGMII | - No, no. |
| FEC INBILT | - No, no. |
| POWERBUDGET (DB) | 4 dB |
| Trasmissione MIN/MAX per corsia | -3,3 dBm / 3,5 dBm |
| Il numero di segnalazione è il numero di segnalazione di segnalazione di segnalazione. | -7,3 dBm / 3,5 dBm (sovraccarico) |
| LUNGOTA' D'ONDA TX (TIPICA) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
| Lungo d'onda RX (TIPICO) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
|---|---|
| Laser | EML |
| Tipo di ricevitore | Numero PIN |
| Modulazione | PAM4 |
| Sanzione per trasmissione e dispersione | 30,4 dB |
| RATIO D'ESTINZIONE | 3.5 dB |
| Protocolli supportati | 400G Ethernet |
Imballaggio e trasporto:
I nostri moduli ottici SFP sono accuratamente confezionati e spediti per garantire la consegna sicura e la protezione del prodotto.
Ogni modulo ottico SFP è confezionato individualmente in un sacchetto antistatico per evitare danni causati dall'elettricità statica durante il trasporto.Il sacchetto viene quindi inserito in una robusta scatola di cartone con materiali di imbottitura per proteggere il modulo da qualsiasi impatto esternoLa scatola è sigillata per evitare l' ingresso di polvere o umidità.
Offriamo varie opzioni di spedizione ai nostri clienti, tra cui trasporto aereo, trasporto marittimo e consegna espressa.Il nostro team logistico esperto selezionerà attentamente il metodo di spedizione più adatto ed efficiente in base alla destinazione e all'urgenza dell'ordine.
Per gli ordini internazionali, prendiamo particolare cura di rispettare le normative doganali e di garantire la corretta documentazione per una consegna agevole e tempestiva.
Al momento della spedizione, forniremo ai nostri clienti un numero di tracciamento in modo che possano monitorare lo stato del loro pacco.
Il nostro obiettivo è garantire che i nostri moduli ottici SFP arrivino a destinazione in perfette condizioni e in tempo.
