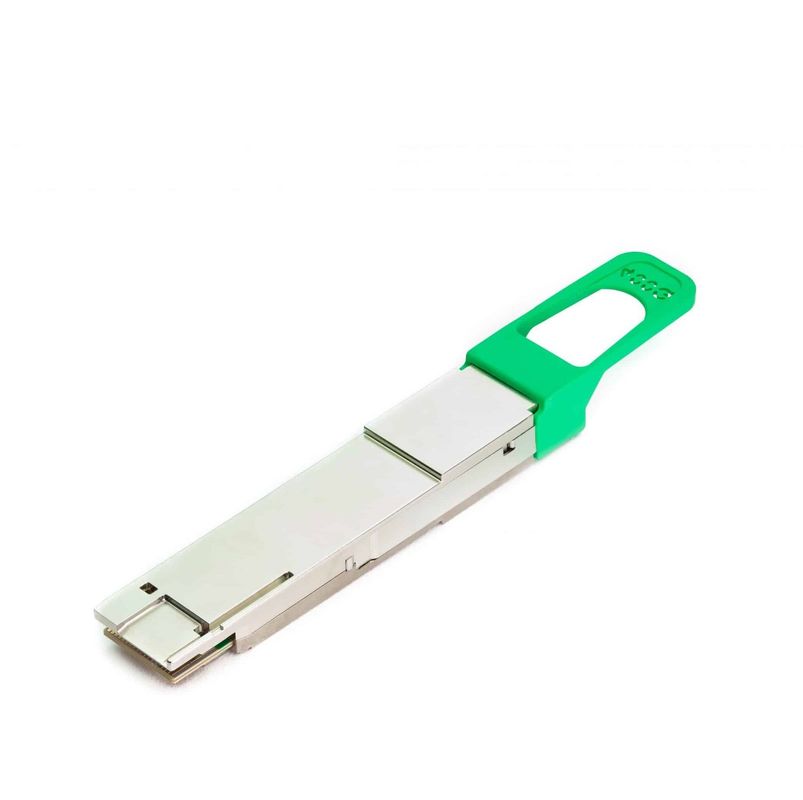

400G QSFP112 FR4 con doppio CDR per applicazioni Ethernet a 400 Gbps su MPO-12
Dettagli:
| Place of Origin: | China |
| Marca: | Color Optic |
| Certificazione: | ROHS, CE, FCC |
| Numero di modello: | CO-QDD13F4C |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 2 |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Cartucce |
| Tempi di consegna: | 5-8 giorni |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 1000 pezzi/mese |
|
Informazioni dettagliate |
|||
| Tasso di dati: | 400 g | Fattore di forma: | QSFP-DD |
|---|---|---|---|
| Nome del prodotto: | 400G QSFP112 FR4 | Modulazione: | PAM4 |
| Tipo del trasmettitore: | VCSEL | Lunghezza d'onda: | 1310 nm |
| Applicazione: | Rete Ethernet | Tipo di connettore: | MPO-12 |
| Evidenziare: | Applicazioni Ethernet 400G QSFP112 FR4,400G QSFP112 FR4 con doppio CDR |
||
Descrizione di prodotto
Descrizione del prodotto:
Il CO-QDD13F4C è un transceiver a fattore di forma QSFP-DD per applicazioni Ethernet a 400 Gbps.per distanze ottiche fino a 2 km su un cavo a fibra di nastro SingleMode (SM).
L'interfaccia elettrica è costituita da otto segnali 53.125G (400GAUI-8) che vengono convertiti in otto canali/lane modulati PAM4 per trasportare il segnale Ethernet.Il ricevitore può anche essere impostato in modalità 4x100GAUI-2 per consentire configurazioni di rottura da 400G a 4x 100GLe funzioni di diagnostica digitale sono disponibili tramite un'interfaccia I2C, come specificato dal QSFP-DD MSA. L'interfaccia ottica del transceiver è un connettore MPO12.
Per garantire un funzionamento affidabile del sistema, l'host deve implementare la correzione degli errori in avanti (FEC). Il tipo FEC deve essere come definito in IEEE802.3bj, vale a dire Reed Solomon RS ((544,514).I parametri ottici forniscono un rapporto di errore di bit (BER) di 2.4 x 10-4.
Il ricevitore è fornito in due versioni, conformi alle specifiche CMIS4 per l'interfaccia di gestione comune.0.
Specificità
- QSFP-DD con connettore MPO-12 APC
- 4x corsie CWDM modulate PAM4; 1271nm, 1291nm, 1311nm e 1331nm
- Conforme alla MSA 400GBase-FR4
- Compatibile con l'interfaccia di gestione CMIS4.0
- Fino a 2 km di distanza, 4dB di energia
- Consumo di energia inferiore a 10 W
- Condizioni di funzionamento a temperatura C (0°C a +70°C)
Parametri tecnici:
| Fattore di forma | QSFP112 |
|---|---|
| CONNECTOR / POLONESE | PC LC-Duplex |
| Interfaccia | Modalità singola |
| TIPO | FR4 |
| DISTANZA | 2 km |
| Intervallo di temperatura | 0°C - 70°C |
| Conteggio delle corsie | 4x (Tx/Rx) |
| Larghezza di banda | 425 Gbit/s |
| BANDWITH per corsia | 106.25 Gbit/s |
| Gestione diagnostica digitale (DDM) | Sì, calibrato internamente |
|---|---|
| Consumo di energia | 10 W |
| CDR | TX e RX |
| SGMII | - No, no. |
| FEC INBILT | - Sì, sì. |
| POWERBUDGET (DB) | 4 dB |
| Trasmissione MIN/MAX per corsia | -3,2 dBm / 4,4 dBm |
| Il numero di segnalazione è il numero di segnalazione di segnalazione di segnalazione. | -7,2 dBm / 4,4 dBm (sovraccarico) |
| LUNGOTA' D'ONDA TX (TIPICA) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
| Lungo d'onda RX (TIPICO) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
|---|---|
| Laser | EML |
| Tipo di ricevitore | Numero PIN |
| Modulazione | PAM4 |
| Sanzione per trasmissione e dispersione | 30,4 dB |
| RATIO D'ESTINZIONE | 3.5 dB |
| Protocolli supportati | 400G Ethernet |
